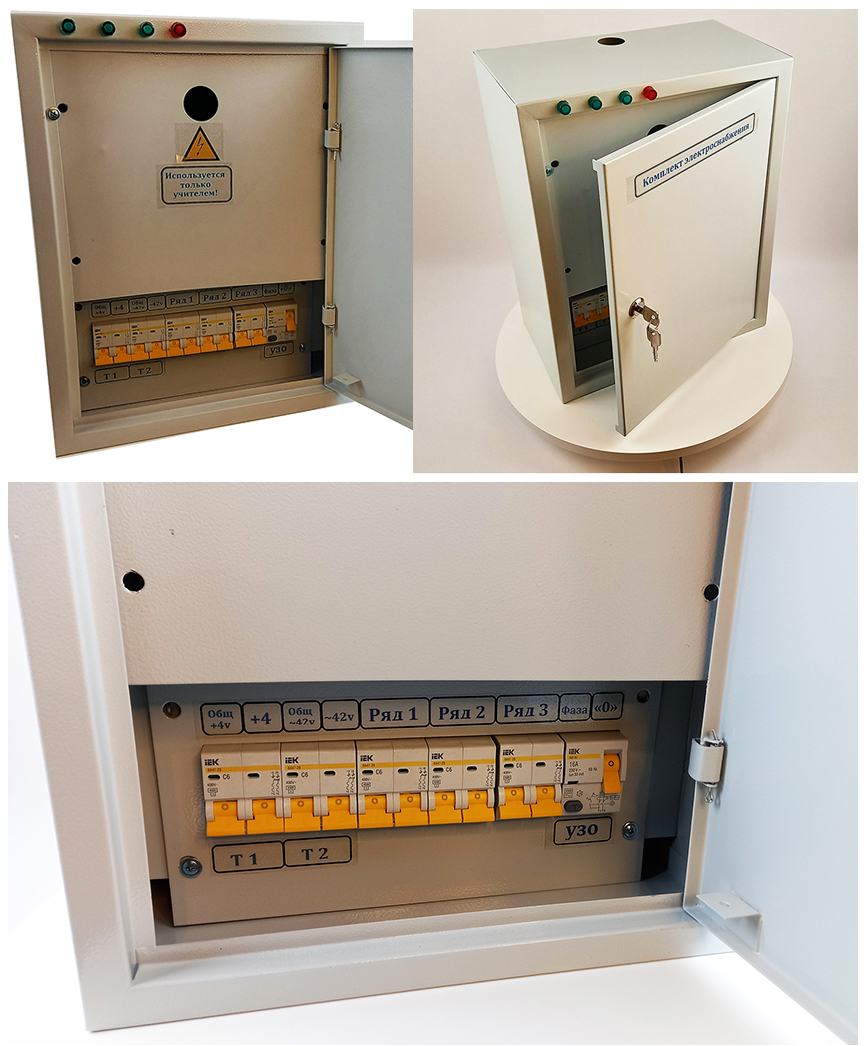

Назначение пособия Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии. 2. Краткое описание В жестком металлическом корпусе КЭС собраны: - понижающий трансформатор 220/5/42 В мощностью 0,40-0,63 Ква; - три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов; - автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп; - АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др; - Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В. При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам. При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3. 3. Комплект поставки 1. Комплект Электроснабжение (КЭС) - 1 шт. 2. Паспорт - 1 шт. 3. Упаковка - 1 шт. 4. Основные технические характеристики КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице № 1: Потребляемая мощность КВ-А, не более 0,40-0,63 Ква Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60 Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38 От источника 4 В 4: 2,8 Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут) Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут) Габаритные размеры в мм: Высота 390 Ширина 310 Глубина 180 Вес в граммах: 10000 5. Подготовка изделия к работе - Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.) - Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления. - Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение. - Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу). - Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв. - Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе. - Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2. - Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме. - Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений. 6. Порядок работы Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости! - открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой). - включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В. - включить АВ4 "УЗО". - загорается красная лампочка наличия сети. - включить АВ1 - загорается зеленая лампочка питания 1-го ряда. - включить АВ2 - загорается зеленая лампочка питания 2-го ряда. - включить АВ3 - загорается зеленая лампочка питания 3-го ряда. КЭС готов к работе. После окончания работ отключить се АВ. 7. Техника безопасности КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности. Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ". Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА. Эксплуатация КЭС с превышением параметров по току и времени, указанным в таблице № 1 ЗАПРЕЩЕНА. Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА. По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 "УЗО". Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания. Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В. Одновременное включение Т1 Т2 ЗАПРЕЩЕНО! 8. Техническое обслуживание Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления. К ежемесячному обслуживанию относится проверка АВ; "УЗО" на срабатывание. Для этого необходимо при включенном питании и отключенных отходящих линиях нажать однократно кнопку Т (тест) - аппарат должен срабатывать. 9. Возможные неисправности и способы их устранения Наименование неисправности, внешнее проявление и дополнительные признаки 1. При включении АВ4 "УЗО" через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах 2. При включении АВ4 "УЗО" мгновенно происходит его отключение Повышенный пусковой ток трансформатора неисправностью не является Повторить включение 1-2 раза 10. Правила хранения КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35?С и относительной влажности до 80% при температуре +25?С. Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %. 11. Свидетельство о приемке Комплект соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации. Дата выпуска "______" _______________ 20 ____г. 12. Гарантийные обязательства Предприятие- изготовитель гарантирует соответствие комплекта требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения. Срок гарантии - 1 (один) год со дня ввода комплекта в эксплуатацию.

Отопительное оборудование «EcoOndol» является универсальным, то есть одинаково эффективно может работать в квартире, на улице, под землей и даже в воде. Провод, применяемый в конструкции, находится в двойной изоляции, соразмерной мощности оборудования. Места соединения проводов защищены Т-образной муфтой, запатентованной Компанией «Sam Myung Tech», и обеспечивают полную герметичность. Основа всей отопительной системы «EcoOndol» - бронированные стержни в двойной изоляции. Сердцевина стержней – уникальный греющий элемент, представляющий собой специально обработанную нихромовую проволоку и оксид магния, выполняющий функцию проводника тепла. Стержневое устройство системы позволяет резать нагревательные маты на фрагменты необходимых размеров, вплоть до одного стержня. Подключение секторов производится независимо друг от друга. «EcoOndol» имеет автоматическую систему управления. При помощи датчиков и терморегулятора можно регулировать температурный режим работы системы. «EcoOndol» имеет широкий профиль использования и применяется для обогрева: ·частных домов ·квартир ·саун ·гаражей ·производственных помещений ·для подогрева грунта, тротуаров и спортивных площадок ·для обогрева входных групп. Потребление электроэнергии (в среднем) - 21 Вт/час/кв. м. Срок службы - не менее 50-лет. Доставка во все регионы России.

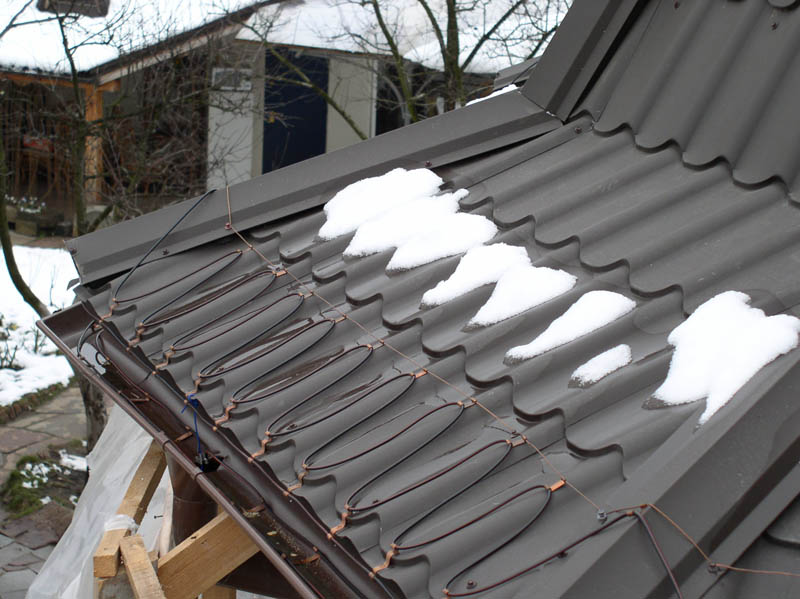

Греющий кабель идеально подходит для подогрева, защиты от замерзания и поддержания заданной температуры трубопроводов, резервуаров, кровли, водостоков. Использование саморегулирующегося нагревательного кабеля позволяет не только упростить расчет и проектирование, но и значительно увеличить надежность системы и добиться существенной экономии электроэнергии. Внешняя оболочка ( фторопласт) нагревательных кабелей допускает их использование даже в условиях возможного воздействия коррозионных химических растворов и паров. Главной особенностью саморегулирующегося нагревательного кабеля является возможность его применения кусками большой длины.

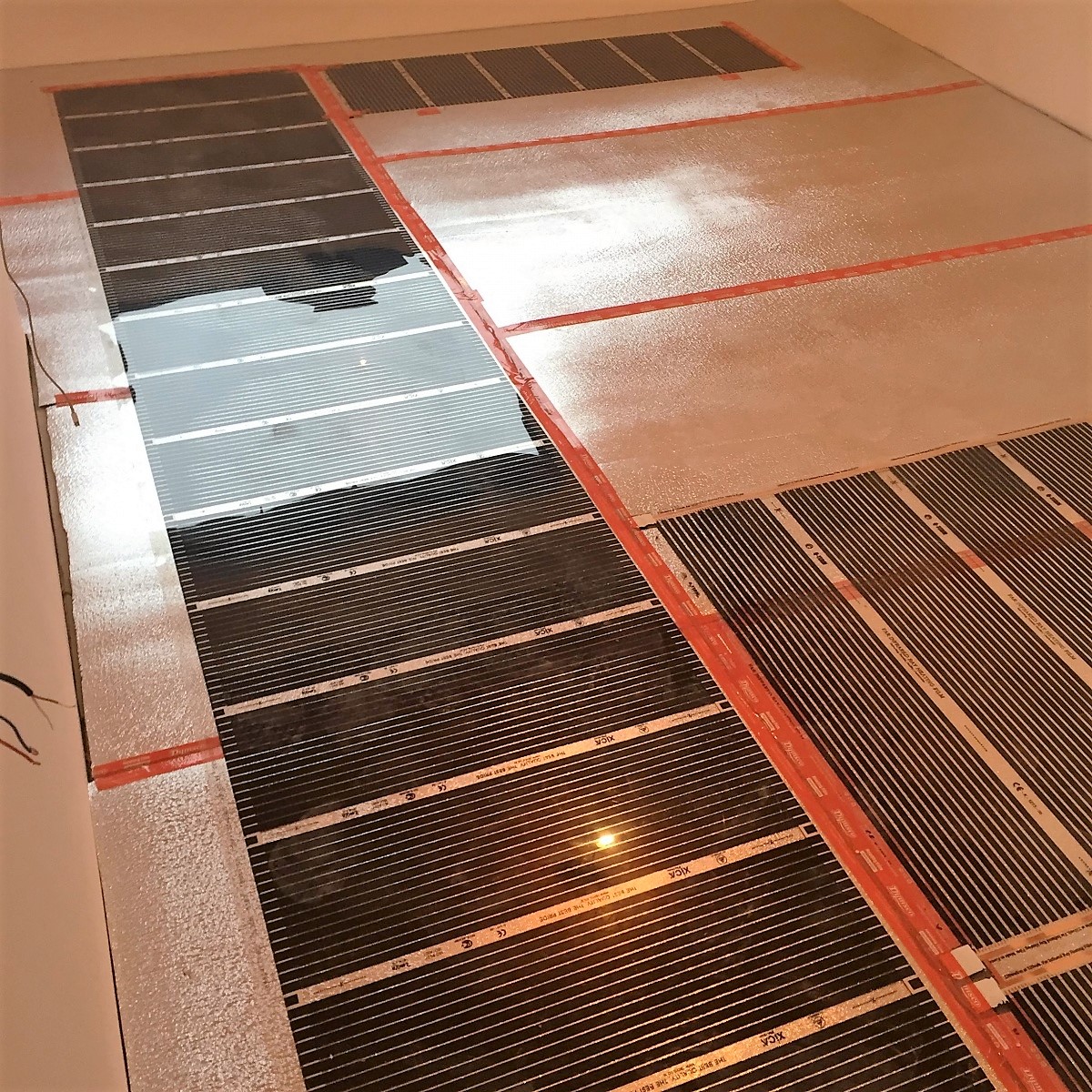

Аналогичной продукции нет. В силу своей экономичности и надежности (для справки: гарантированный заводом срок эксплуатации не менее 70 лет) - это единственные электрические системы, которые можно всерьез рассматривать как полную замену газу и центральному отоплению, другими словами они способны полностью заменить централизованное отопление. Полотно «Ориентал Дрим» не имеет медной шины, а именно, наличие медной шины, даже у качественных карбоновых пленок делает их пожароопасными и хрупкими. Кроме того, «Ориентал Дрим» не боиться проколов и «запираний» мебелью. А система «ЭкоОндол» универсальна, то есть, одинаково эффективно может работать в квартире, на улице, под землей и даже в воде Среднее потребление электроэнергии: 21-35 Вт/кв. / м.
